近年來，隨著新能源汽車的快速蓬勃發展，動力電池技術和相關集成管理技術層出不窮、節節開花，如新材料技術（無鈷材料等）、新工藝技術（刀片電池等）、新集成技術（CTP等）、新管理技術（彈匣電池等）匯聚了材料廠、電池廠和整車廠的最新研發應用成果。

本文整理了近三年（動力）電池的主要公開技術，參考了大量研究報告、公開文獻、公開專利、發布會內容、音視頻資料等并揉合了作者個人主觀觀點，簡單介紹了近年來具有代表性的10種新材料、新工藝技術和10種電池包集成和管理技術，并公開分享。
新材料、新工藝技術目前新能源汽車動力電池主要采用三元鋰電池和磷酸鐵鋰電池，根據中國汽車動力電池產業聯盟發布的公開資料，2021年，我國三元鋰電池裝機量74.3GWh，占比48.1%，磷酸鐵鋰裝機量79.8GWh，占比51.7%，二者占據了近100%的動力電池市場并且彼此難分伯仲，各有千秋。
三元電池的核心優勢是能量密度，劣勢是成本和安全性能，而磷酸鐵鋰的核心優勢是成本和安全性能，劣勢是能量密度。在此基礎上，材料廠、電池廠、整車廠不斷推出了新材料、新工藝技術，以期望達到電池能量密度、成本和安全的相對平衡。
1 無鈷電池
2019年7月9日，蜂巢能源（原長城汽車動力電池事業部）舉行品牌戰略規劃及產品發布會，面向全球首發無鈷電池產品。
無鈷電池發布會現場圖

本次發布的無鈷電池產品尺寸為44.3*220*100mm，容量156Ah，能量密度達到265Wh/kg，循環壽命可以滿足2000次。據蜂巢能源介紹，其無鈷材料性能可以達到NCM811的水平，但材料成本可以降低5~15%，電芯BOM成本降低約5%。

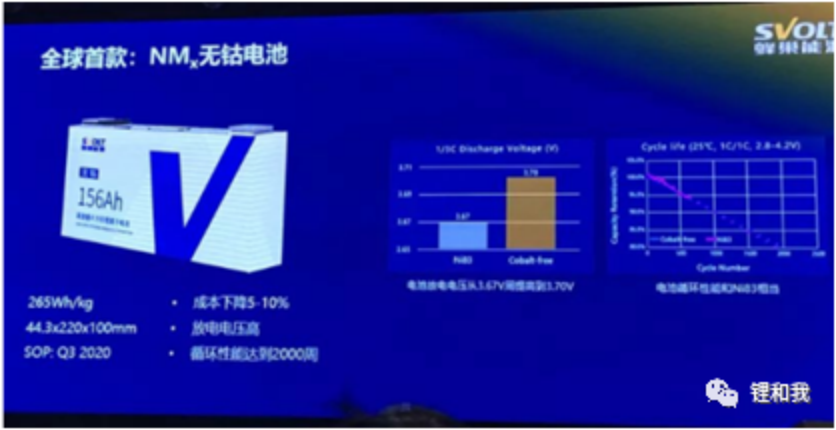

無鈷電池發布會現場圖

目前，動力電池正極材料主要包括NCM和LFP兩種材料，NCM材料由于含有Ni、Co、Mn三種元素而得名“三元材料”，所謂的無鈷電池就是在NCM材料基礎上取消了Co元素，即可以理解為NMx二元電池。
由于Co儲量較少，地殼豐度僅為0.0025%，且大部分Co資源都產自政局不穩定的剛果（金），無法穩定支撐汽車未來的全面電動化過程，且價格昂貴，因此，取消Co元素后可以降低材料成本，規避對Co元素的依賴，但Co元素可以穩定材料層狀結構，降低Li+/Ni2+混排，從而提升循環和倍率性能，取消Co元素后必然對材料性能產生不利效果，為了解決這一問題，蜂巢能源對無鈷材料進行以下改性：
1）陽離子摻雜
摻雜無未成對的電子自旋元素，降低Li+/Ni2+混排，提升倍率性能；
摻雜M-O鍵能大的元素，穩定O的八面體結構，減緩Li+嵌入/脫出過程的晶胞體積變化，提升循環性能。
2）單晶化

區別于多晶材料（一次顆粒團聚為二次球），單晶材料是單個分散的顆粒，具有更穩定的晶體結構，可以大幅提升電池高電壓下的循環性能和安全性能。
3)納米網絡包覆
在單晶顆粒表面包覆一層納米氧化物，減少正極材料與電解液的副反應，從而有效改善高電壓下的循環穩定性。
2021年8月29日，蜂巢能源在第二十四屆成都國際車展上正式宣布，其開發的全球首款無鈷電池包正式搭載長城歐拉首款SUV車型櫻桃貓，實現量產裝車。本次量產裝車的無鈷電池包的總電量82.5KWh，系統能量密度170Wh/kg，支持工況續航里程超600公里。

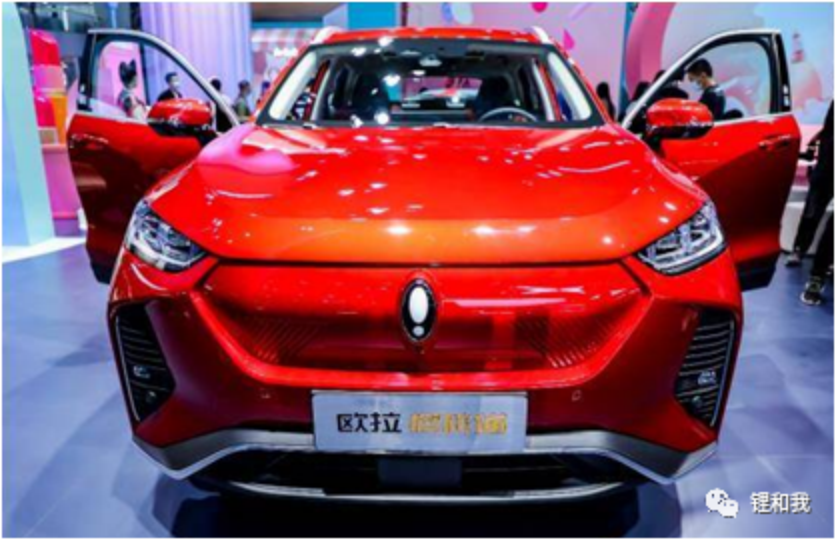

搭載無鈷電池的長城歐拉SUV櫻桃貓

2 四元電池
2019年7月9日，蜂巢能源舉行品牌戰略規劃及產品發布會，面向全球同時首發了NCMA四元電池產品。

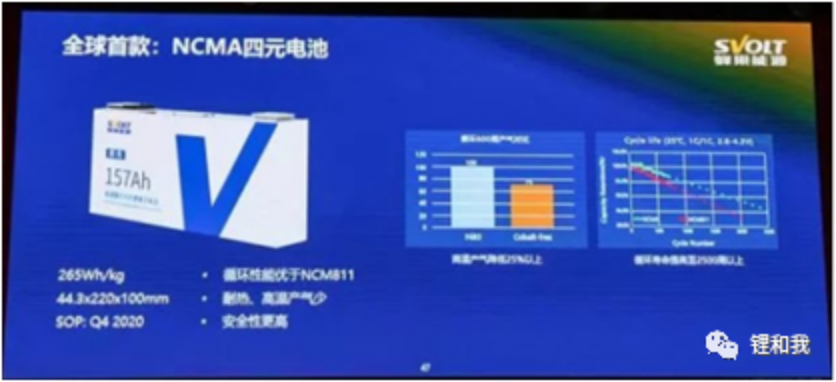

四元電池發布會現場圖

本次發布的四元電池產品尺寸為44.3*220*100mm，容量157Ah，能量密度達到265Wh/kg，循環壽命可以滿足2500次。

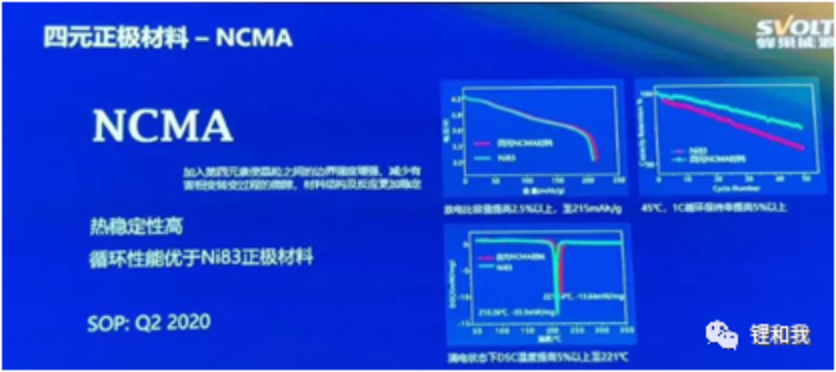

四元電池發布會現場圖

NCMA四元電池指材料中含有Ni、Co、Mn、Al四種元素，即在NCM三元材料中摻雜第四元素，同時將Ni含量降低，制備單晶材料，可以達到NCM811相當?shù)哪芰棵芏?，并且改善了高鎳材料產氣、循環和安全問題。
第四元素（Al）的加入可以增強材料晶粒之間的邊界強度，減少有害相變轉變過程的微隙，從而提高循環性能和安全性能。但元素?fù)诫s種類過多，制備工藝更復雜，材料合成的一致性難以保證。
3 刀片電池

2020年3月29日，比亞迪在深圳衛視舉行“刀片電池”超級發布會，刀片電池首次進入大眾視野。據悉，刀片電池在重慶璧山基地量產，采用磷酸鐵鋰材料體系，將首次搭載于“比亞迪-漢”車型。
刀片電池發布會現場圖

刀片電池是指電池外形像刀片一樣細長扁平（如典型尺寸13.5mm*90mm*960mm）的鋰電池，內部采用疊片工藝，單張極片長度可達900mm以上，電池PACK時直接集成到電池包底部，取消了模組結構，相比于傳統電池包，刀片電池集成的空間利用率提高約50%，也就是說，相同的體積下可裝配更多的刀片電池，從而提高電動汽車的續駛里程。

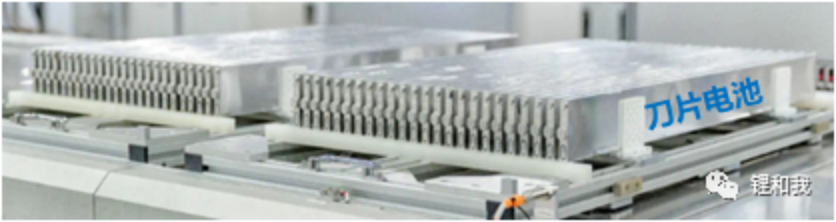

刀片電池外觀圖

刀片電池的核心優勢：
1）超級利用率

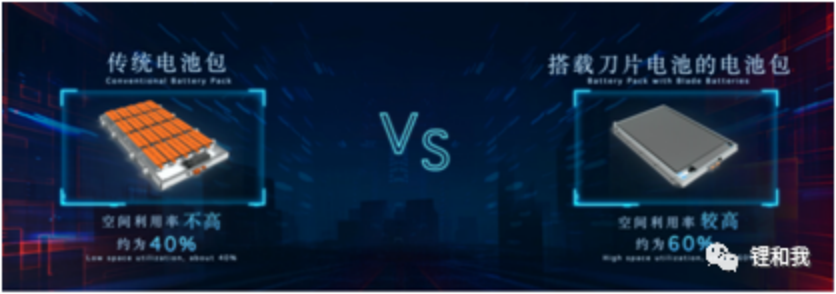

傳統電池包采用電芯-模組-電池包的組裝方案，空間利用率約40%，刀片電池采用電芯-電池包的組裝方案，空間利用率約60%，由于取消了模組和梁結構，刀片電池既作為能量體提供電能，又充當結構件進行固定和支撐。
2）超級強度
刀片電池采用側立插入式排布，形成電芯陣列，電池堆強度極高，并且在電池堆上下兩面還粘貼了兩塊高強度板，對電池包強度進行升級。

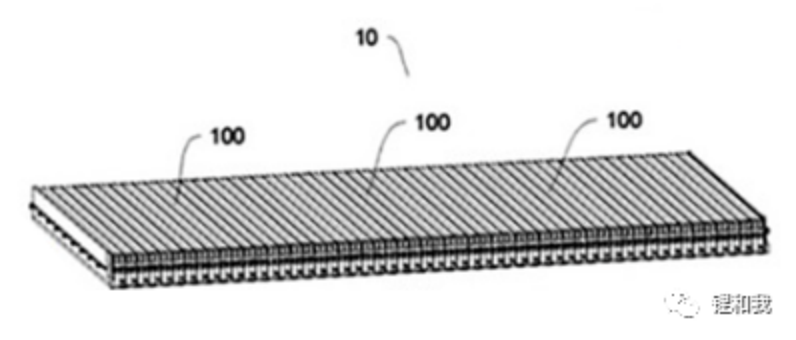

刀片電池的電芯陣列

3）超級安全
采用熱穩定性良好的磷酸鐵鋰材料，可通過最嚴苛的針刺安全測試，且電池表面溫度不超過60℃。
刀片電池的隱憂：
1）低溫性能

磷酸鐵鋰材料本身低溫性能差，搭載磷酸鐵鋰電池的電動汽車在低溫天氣下可能導致續駛里程急速降低。
2）可維修性
由于刀片電池直接集成到電池包底部，當電池受損需要更換時，需要拆掉整個電池包，維修成本較高。
4 4680無極耳電池

2020年9月23日，特斯拉舉辦2020年度股東大會暨“電池日”活動，特斯拉掌門人Elon Musk向全球展示了一款全新電池—4680無極耳電池。據悉，相比于此前的2170電池，這款新型電池可以提升5倍的能量，6倍的充電功率，16%的續駛里程，降低每度電成本約14%。

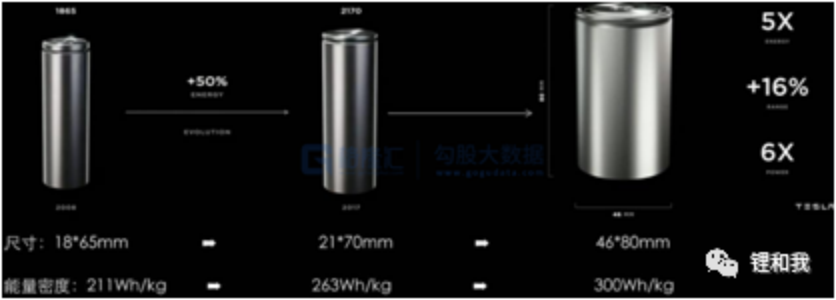

特斯拉“三代”圓柱電池

4680無極耳電池主要包括“4680”和“無極耳”兩大技術，4680代表直徑46mm，高度80mm的圓柱電池，通過增加單體電芯的尺寸可攤薄非活性物質占比，降低固定成本和BMS難度。無極耳指的并不是沒有極耳，而是沒有傳統意義上的焊接在集流體上的極耳，通過激光直接在集流體上切割出極耳形狀，然后與集流盤焊接，通過集流盤將電流引出到殼體，實現外電路的連接。

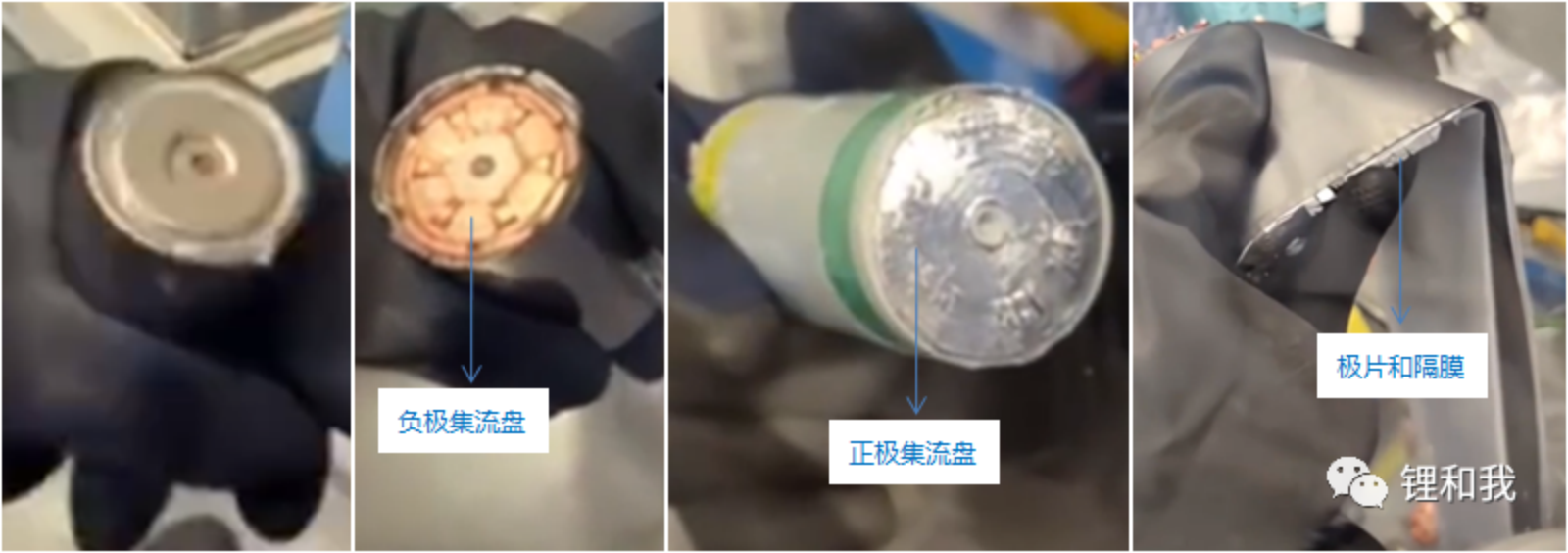

4680電池拆解內部結構圖

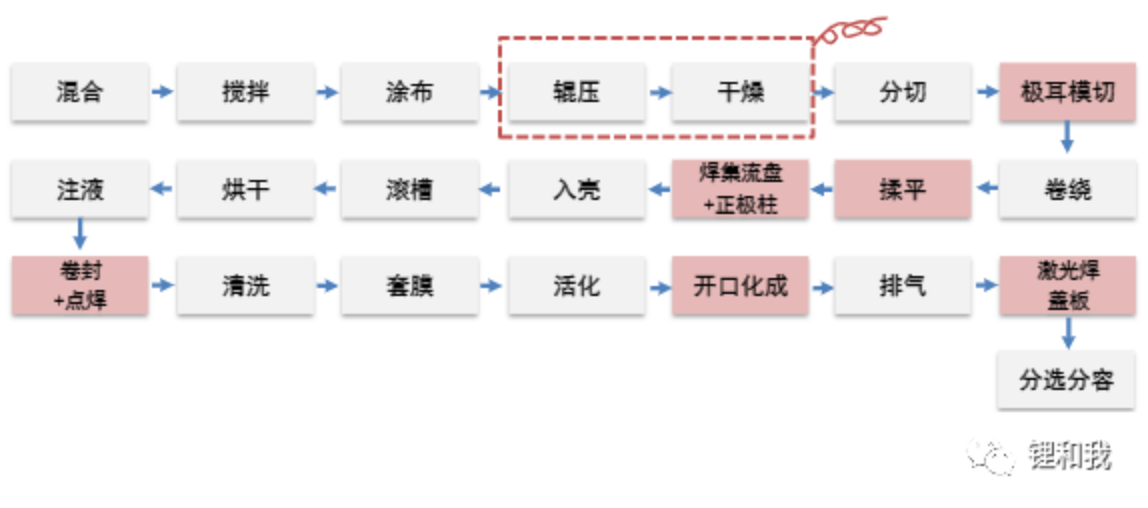

4680電池生產工藝簡圖
在4680電池應用上，特斯拉采用CTC技術方案，即直接將電芯集成到汽車底盤上，從而可以大幅減少零部件數量，實現車身減重，續航提升，單位成本降低。

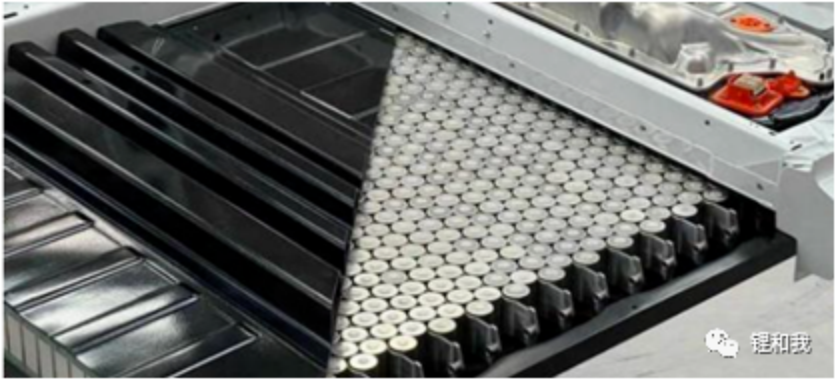

特斯拉 Model Y 底盤設計

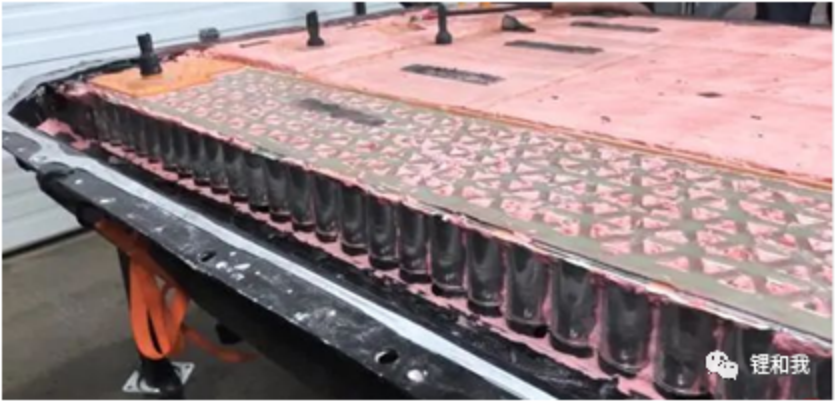

搭載4680無極耳電池的 Model Y 實物拆解圖

從實物圖中可以看到，組成Model Y的950顆4680電池縫隙間填充了大量粉色泡沫材料（聚氨酯），利用聚氨酯將單個電池之間牢牢粘結在一起，在沒有模組和電池包的情況下，也能實現與汽車底盤的可靠固定，并且泡沫材料具有一定的彈性，當電動汽車受到碰撞時，可以吸收電池受力的能量，具有較好的耐沖擊和耐振動性能。

4680無極耳電池通過大圓柱方案實現了單體能量的大幅提升，極大簡化了PACK的零部件，降低了成本，提升了續航，采用無極耳技術還大幅降低了電池內阻（集流體內阻可降低99%以上），減少了電池產熱，提高了安全性能。但4680電池工藝極其復雜（參考4680生產工藝簡圖，如極耳揉平和與集流盤的焊接等工藝難點），且對設備要求極高，除外，4680電池采用CTC車身一體化集成方案，同樣會面臨同刀片電池一樣的問題，那就是可維修性很差，甚至有過之而無不及，業內給出的評價是：特斯拉這種CTC電池包維修的可能性幾乎為零！

5 干法電池

特斯拉掌門人Elon Musk在2020年度股東大會暨“電池日”活動上，向全球展示了一款全新電池—4680無極耳電池，據悉，該款電池采用了干法電極技術，亦可稱為“干法電池”。
特斯拉2020年“電池日”活動現場圖
早在2019年5月，特斯拉以溢價55%的價格（2.18億美元）收購了Maxwell公司，根據資料顯示，Maxwell成立于1965年，是一家生產超級電容器的公司，產品主要用于能源、工業和汽車領域，公司核心技術是超級電容技術和突破性的干法電極技術。
在鋰電池制造過程中，電極制備通常是采用濕法工藝，即將組成電極配方的干粉顆粒與溶劑混合分散形成漿料，然后涂覆在集流體上烘烤后形成電極。干法電極不使用任何溶劑，而是直接將組成電極配方的干粉顆粒高速混合，通過高速剪切使粘結劑PTFE纖維化，然后對混合后的粉末進行熱輥壓形成自支撐膜，最后將自支撐膜在熱量作用下壓合粘接在集流體上形成電極。

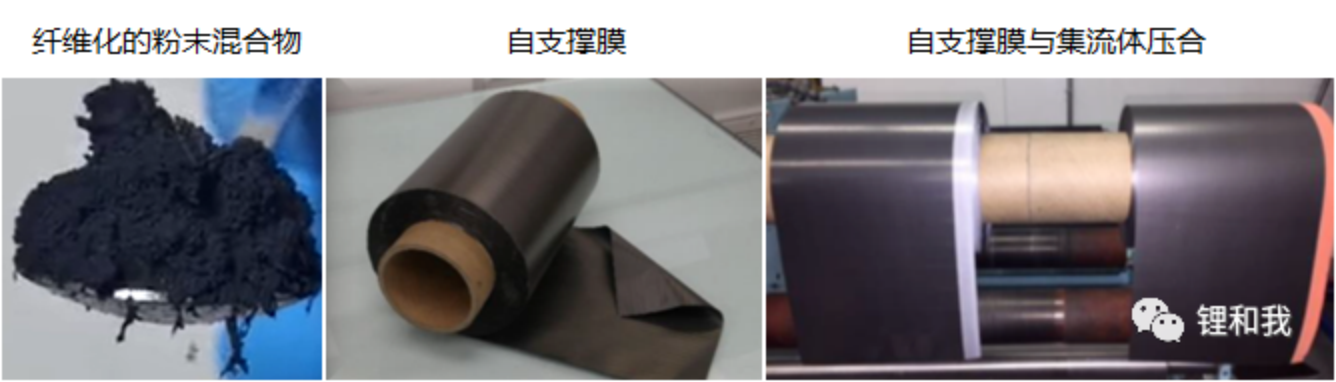

干法電極制備過程實物圖

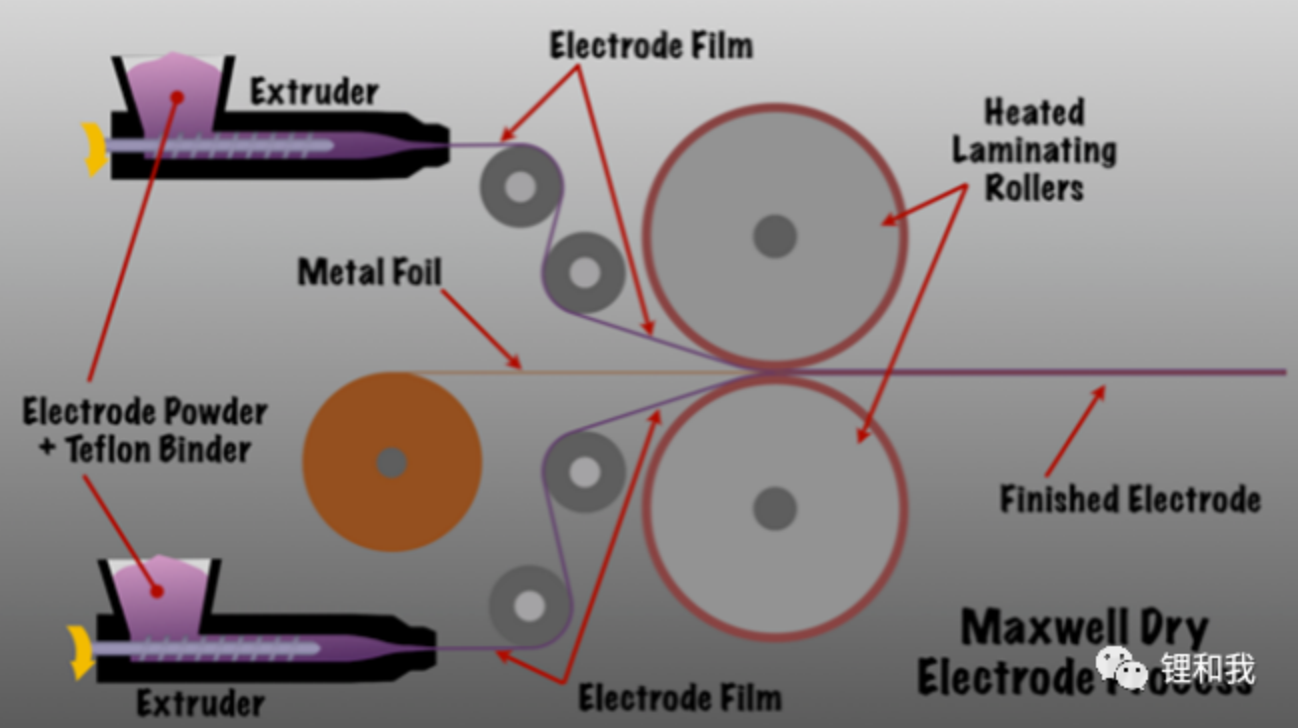

Maxwell 干法電極制備工藝示意圖
由于干法電極制備過程不使用任何溶劑，因此是一種綠色工藝，既節能環保，又可以降低材料成本，還有利于制備能量型電池的厚電極，并且其制造工藝特別適用于下一代摻硅補鋰和固態電池體系，可以說是一種非常具有前景的極片制備工藝，但自支撐膜和集流體的接觸問題以及干粉顆粒之間的接觸問題都會導致電極的阻抗增加，其倍率相對更差，并且干法電極工藝難度較大，需要開發專用設備，目前很難大規模應用。
6 (半)固態電池
2021年1月9日，蔚來汽車“NIO Day”在成都舉辦，并發布了首款旗艦轎車ET7，宣稱搭載了150kWh固態電池，能量密度高達360Wh/kg，續駛里程突破1000km，隨后，創始人李斌一句“量產固態電池”更是震驚業界。

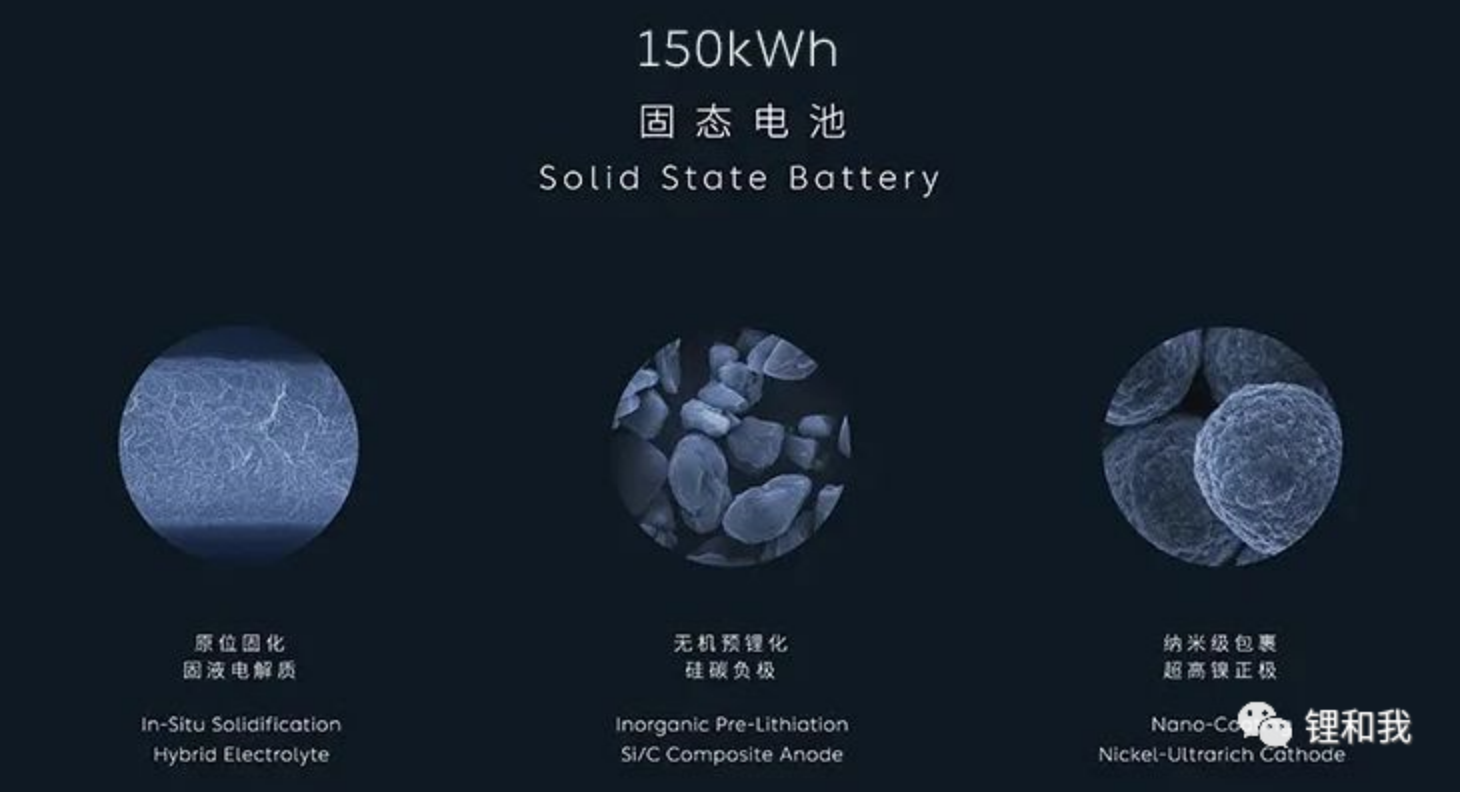

蔚來汽車發布150kWh固態電池現場圖
實際上，固態電池是一個較為寬泛的概念，傳統的鋰電池采用液態電解質作為Li+傳輸?shù)妮d體，而固態電池技術的核心就是針對電解質的革新。根據電解質中液態成分含量劃分為半固態電池（液體含量≤10%）、準固態電池（液體含量≤5%）、全固態電池（液體含量0%），固態電池的發展和應用趨勢將是一個“梯次滲透”的過程，最終的固態電池將完全采用固態電解質，并且負極需要采用鋰金屬材料，才能充分發揮固態電池的優勢，理論能量密度可達400~500Wh/kg甚至更高。

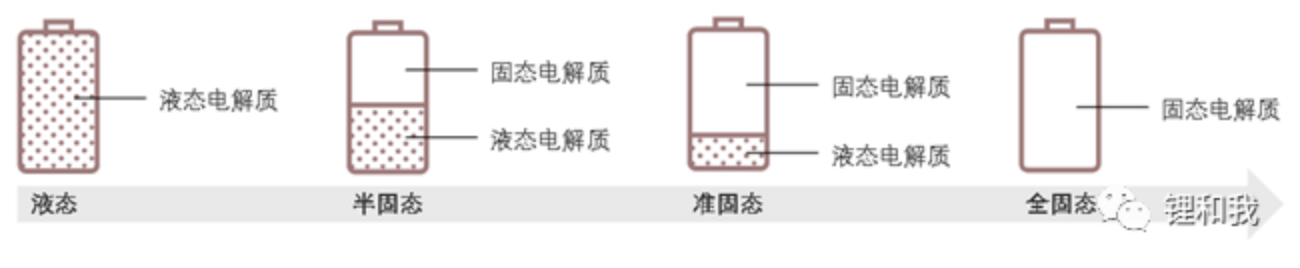

固態電池技術發展路線
固態電解質的研究主要包括三大類：聚合物、氧化物、硫化物。
1）聚合物固態電解質由聚合物基體（如聚酯、聚酶、聚胺等）和鋰鹽（LiClO4、LiFP6等）組成，Li+以鋰鹽形式“溶于”聚合物基體，傳輸速率受到基體相互作用及鏈段活動能力的影響，溫度越高，聚合物的離子電導率越高。目前主要研究的聚合物電解質體系是PEO，其可與多種鋰鹽發生絡合，對鋰鹽溶解性好，但室溫電導率僅10-5S/cm，氧化電位也較低（3.8V），需要進行改性來滿足高電壓體系，
2）氧化物固體電解質包括晶態（鈣鈦礦型LLTO、NASICON型、石榴石型LLZO、LISICON型）和非晶態（LiPON型等）兩種物質結構。氧化物晶態固體電解質化學穩定性好、循環性能好，但其室溫電導率也較低，電解質與電極顆粒接觸差。LiPON型電解質制備工藝復雜、成本較高。

3）硫化物固體電解質室溫離子電導率較高，接近甚至超過有機電解液，并且熱穩定性好、安全性能好，但硫化物對空氣較敏感，容易氧化，遇水容易產生硫化氫等有害氣體，且電化學穩定性差，搭配高電壓正極時電解質層部分貧鋰，增大了界面阻抗，搭配金屬鋰負極時生成的SEI膜阻抗也較大。
綜上所述，固態電池優缺點非常鮮明。其可以大幅提升電池能量密度，較好的解決電動汽車?yán)锍探箲]問題，由于固態電解質不可燃，其安全性極好，并且可以在更高溫度下運行。但是固態電解質與電極之間是固-固接觸，接觸面積小，Li+傳輸效率低，功率性能較差，此外，固態電池的制造成本也較高。
根據蔚來汽車公開信息判斷，本次蔚來發布的單體360Wh/kg的固態電池并非全固態電池，而是采用了部分液態電解質，并搭配高鎳正極和硅碳負極，嚴格意義上是，只能算一款半固態電池。但根據其披露的電芯相關性能參數，相比現有的液態鋰電池已有較大提升。
7 石墨烯電池
2021年1月15日，廣汽集團全資子公司埃安新能源發布“廣汽埃安全新動力電池科技”宣傳海報，預告顯示其石墨烯超級快充電池8分鐘可充滿80%電量。
廣汽埃安宣傳海報

石墨烯是一種從石墨中剝落的、以SP2雜化連接的碳原子緊密堆積成單層二維蜂窩狀晶格結構的新材料，具有極其優異的導電和導熱性能，是目前已知導熱系數最高的物質，在鋰電池中使用可以大大降低電池內阻，提升倍率性能，并且能夠提高電極材料的熱傳遞，提高電池的穩定性和安全性能。

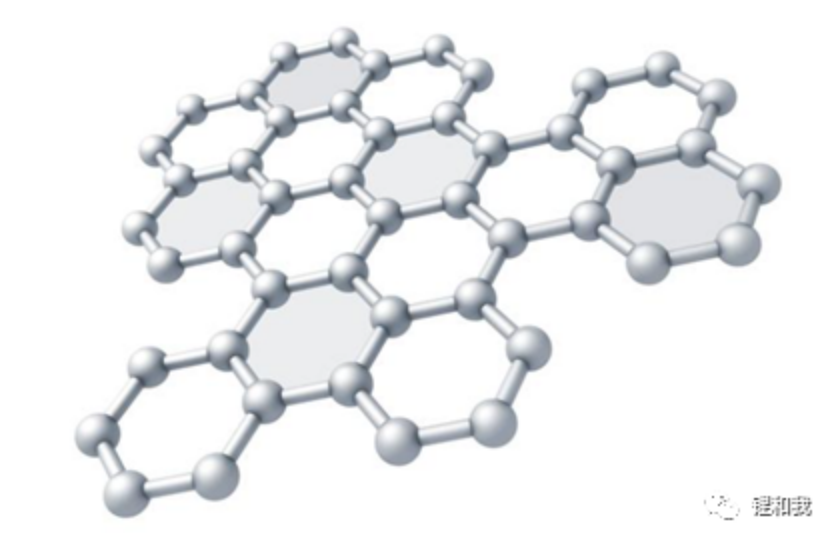

石墨烯分子結構片段

但由于石墨烯的二維平面結構，會產生“位阻效應”，從而大大阻礙Li+的遷移，導致電池功率性能惡化，通常認為當石墨烯片徑小于活性物質或與活性物質相當時，其對Li+的位阻效應才可以忽略不計，然而當石墨烯片徑減小時，其優異的導電性和導熱性能將無法充分發揮，也就大大弱化了石墨烯的優勢。
目前將石墨烯融入電池產業，主要有兩個方向，一是作為導電添加劑，二是作為負極主材料。假如動力電池將石墨烯作為導電添加劑，雖能勉為其難接受其成本，但對電池的性能提高其實并不大，而如果作為負極主材料，電池造價將非常高，恐怕沒人愿意買單。
根據廣汽埃安披露的8分鐘充電80％的性能數據，初步判斷電池滿足5C～6C持續充電，這對于不采用石墨烯的鋰電池而言亦不是難事。綜上，廣汽埃安宣稱的石墨烯電池似乎并非直接以石墨烯作為負極主材料的技術革命，而更像是以石墨烯作為導電添加劑加入負極配方中一次商業行為。
8 摻硅補鋰電池
2021年1月13日，由上汽集團、張江高科和阿里巴巴共同打造的智己汽車在上海舉行全球品牌發布會，發布了高端智能純電動汽車品牌-IM智己。
據悉，本次發布的一款純電動轎車和一款純電動SUV均搭載了智己汽車和寧德時代共同研制的摻硅補鋰電池，該電池單體能量密度高達300Wh/kg，系統能量密度240Wh/kg，續航里程最高可達1000km。
智己汽車品牌發布會現場圖

“摻硅補鋰”是針對高能量鋰離子電池的配套技術，隨著人們對電池能量密度的更高追求，一種全新的Si負極材料受到廣泛研究，相比于常規的石墨負極，硅的容量是石墨的十倍以上，意味著僅需使用10%wt的硅材料，就能達到石墨相同的容量水平，從而能夠大幅減輕電池的質量。然而，當硅和鋰完全合金化后，其膨脹高達300%，是常規石墨的30倍左右，因此，在鋰電池的首次充電過程將會在硅表面形成更大面積的SEI膜，從而產生更多活性鋰損失。
由于硅的膨脹太大，通常難以單獨應用到鋰電池中，而是和石墨摻混形成混合負極，即使摻雜的硅很少，也會對負極首次效率造成較大劣化，往往得不償失，因而針對摻硅負極的補鋰技術應運而生，通過為電化學體系提供額外的鋰源來形成SEI膜，從而將硅材料的高容量?jī)?yōu)勢徹底發揮出來。

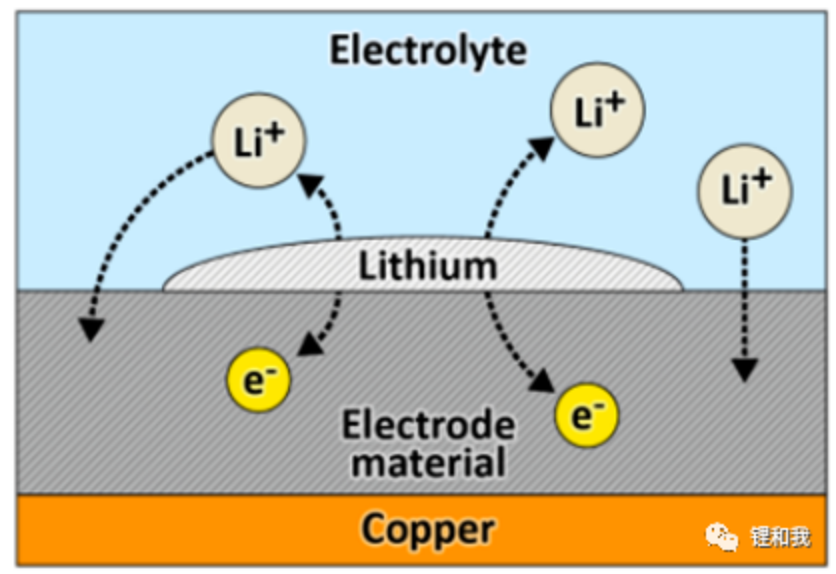

鋰金屬直接接觸負極補鋰示意圖

目前主流的負極補鋰技術包括：短路法、電化學法和化學法。

1）短路法
將負極片直接和鋰金屬（鋰箔或鋰粉）接觸，在電解液環境中，鋰金屬和負極材料的電勢差導致電子定向移動，鋰金屬產生的Li+釋放到電解液中，為保持電荷平衡，電解液中的Li+會嵌入負極材料中。
2）電化學法
將鋰金屬和負極片組裝成半電池，然后對半電池進行放電，負極片的鋰化程度可以通過電流和電壓控制，最后將預嵌鋰的負極片拆解下來再與正極片組裝成全電池。
3）化學法
用低電勢的含鋰化學試劑與負極材料發生化學反應，對其進行還原實現補鋰，此種方法制備的鋰化試劑具有很高的化學活性，必須使用無水溶劑并在干燥的氣氛下進行。
盡管摻硅補鋰所帶來的效果是顯著的，但是硅材料固有的膨脹特性將會嚴重惡化電池循環性能，且各種補鋰工藝目前均不太成熟，還存在相關的補鋰配套設備開發問題、高活性鋰金屬的安全問題、鋰化程度的定量控制問題等。
9 鈉離子電池

2021年7月29日，寧德時代舉辦鈉離子電池發布會，發布了其第一代鈉離子電池并首次亮相了鋰鈉混搭電池包。據悉，本次發布的鈉離子電池單體能量密度可達160Wh/kg，常溫充電15min，電量可達80%以上，即使在-20℃低溫環境下放電，其保持率也可達到90%以上。

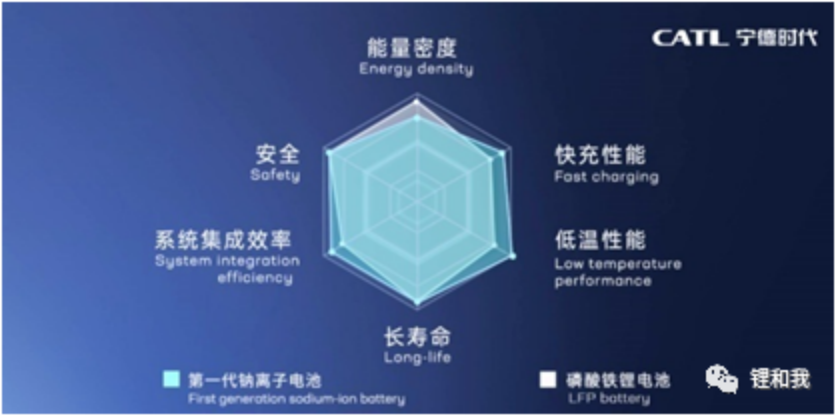

寧德時代第一代鈉離子電池和磷酸鐵鋰電池性能對比圖
鈉離子電池是對鋰離子電池革命性的技術，主要的區別包括將正極材料替換為鈉離子體系，負極材料替換為硬碳或軟碳，集流體銅箔替換為鋁箔，但鈉離子電池的工作原理與鋰離子電池類似，是依靠Na+在正、負極材料之間嵌入、脫出實現電荷轉移，也可以稱之為“搖椅式電池”。

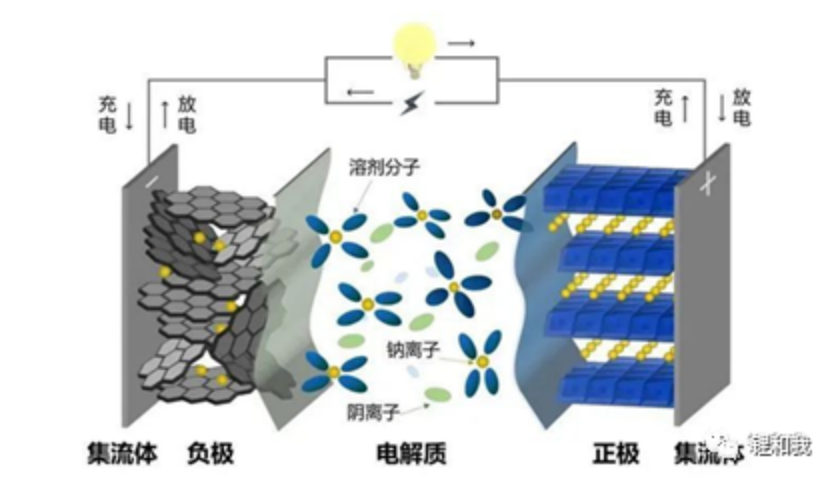

鈉離子電池工作原理

由于電荷載體由Li+替換為Na+，因此正極材料可采用含鈉過渡金屬氧化物NaxMO2（M=Co、Fe、Mn、Ni等）、普魯士藍類似物（含高Na，白色，也可稱普魯士白）NaxMa[Mb(CN)6]（Ma、Mb=Fe、Mn等），如鐵基普魯士白Na2Fe[Fe(CN)6]、錳基普魯士白Na2Mn[Fe(CN)6]、錳基高錳普魯士白Na2Mn[Mn(CN)6]、聚陰離子化合物等，電解液由鋰鹽替換為鈉鹽，由于Na+半徑（0.102nm）比Li+半徑（0.076nm）大，Na+無法嵌入常規石墨負極層間，因此鈉離子電池負極材料需要采用層間距更大、孔隙結構更豐富的碳材料進行儲鈉，但由于Na+在低電位下無法嵌入Al的晶格中，因此鈉離子電池可以采用鋁箔作為負極集流體，可以在一定程度上降低成本和提高能量密度。
相比鋰離子電池，鈉離子電池具有諸多優勢：首先是成本優勢，鈉資源儲量豐富，不適用Li、Ni、Co等貴重金屬，電解液用鈉鹽替代鋰鹽，并且可以采用低濃度鈉鹽實現高電導率，負極集流體可以采用更便宜的鋁箔等，從材料體系組成來看，鈉離子電池成本比鋰離子電池便宜30%~40%。其次是安全性能和低溫性能，鈉離子電池可以實現零電存儲和運輸，充電過程不易產生枝晶刺穿隔膜，并且Na比Li更穩定，安全性能比鋰離子電池更好，除此之外，鈉離子電池電解液可以大量使用PC基溶劑，低溫性能也比較好。
雖然僅是用Na+替代了Li+，但其半徑差異性導致鈉離子電池綜合性能遠遠不如鋰離子電池，如Na+在正、負極材料中的嵌入和脫出阻力較大，對材料結構破壞較大，循環可逆性差。更嚴重的問題是，鈉離子電池工作電壓范圍2.8~3.5V，電壓平臺低，正極材料克容量基本也比較低（大約150mAh/g左右），壓實密度也低，負極材料克容量也不如石墨，導致鈉離子電池重量能量密度只有160Wh/kg左右，顯然無法取代鋰離子電池在高端消費場景下的應用，在儲能領域，循環性能又不如磷酸鐵鋰，所以目前來看，鈉離子電池仍然任重道遠。

不過，在本次發布會上，寧德時代還提出了應用鈉離子電池的AB電芯構想，即將鋰離子電池和鈉離子電池組合形成鋰鈉混合電池包。通過BMS的算法控制實現不同電池體系的SOC均衡，從而在不同的環境或場景下發揮各自體系的優勢，既彌補了鈉離子電池的能量密度短板，又發揮了其快速充電、低溫性能等優勢，不失為一種較好的折中方案。

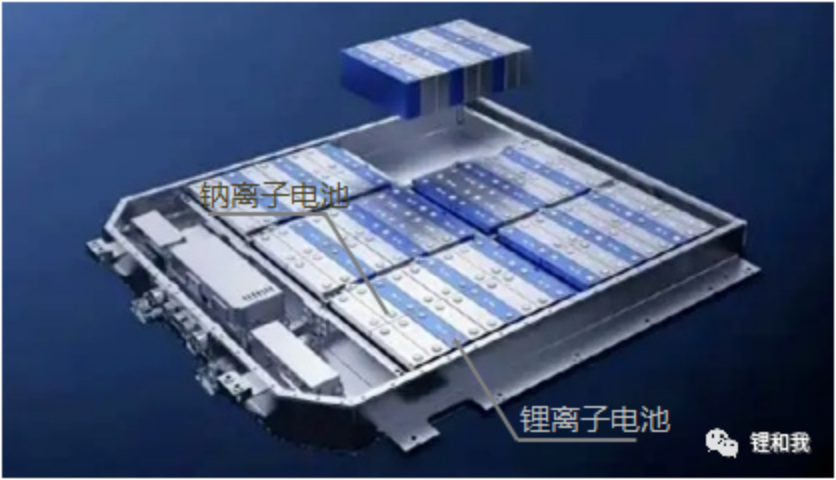

鋰鈉混合電池包構想
